本文以簡單的凸透鏡的形式總結了鏡頭的成像原理，并引出成像公式、對焦清晰度及其背后的彌散圓和景深的問題，通過對以上問題的學習和理解就能夠建立對鏡頭如何實現成像的完整概念。

在基礎的光學系統中，單片的平凸透鏡可以認為是最極簡的鏡頭形式。因此要完整的理解鏡頭的成像原理，可以先從平凸透鏡是如何成像開始。

凸透鏡的結構與光學成像規律

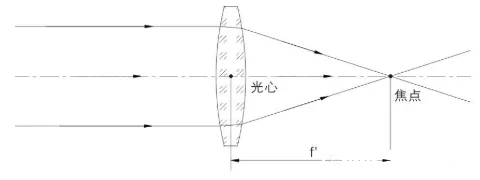

凸透鏡是中央厚、邊緣薄的透明光學元件，常見形式包括雙凸、平凸和凹凸（正彎月形）這三種形式。對于凸透鏡而言，其核心光學參數包括光心（也就是透鏡的幾何中心O）、主光軸（連接兩球面球心的直線）和焦點（所有平行光折射后的會聚點F）。

對于凸透鏡的成像原理的解釋來講，最關鍵的是以下兩條光路規律：

? 所有通過光心的光線不發生折射。

? 所有平行與主光軸的光線，經過折射后匯聚在焦點。因?yàn)楣饴返目赡嫘裕虼送ㄟ^焦點的光線，經過凸透鏡折射后平行于主光軸。

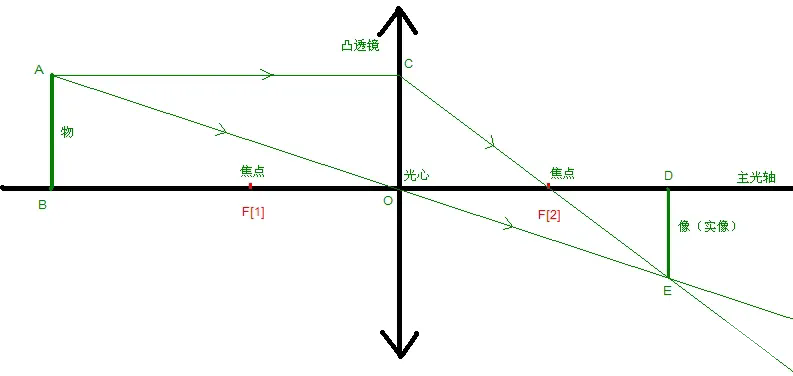

基于以上兩條光路規律，解釋凸透鏡的成像原理如下：

? A點發出的平行光線在鏡頭的C點經過折射以后，在鏡頭的另一側通過焦點。

? A點發出的過鏡頭光心的光線，在通過鏡頭的時候不會發生折射，而是會直射進入鏡頭的另外一側。

? 根據以上兩條折射光線和直接光線的焦點，就可以判斷A點發出的光線經過凸透鏡的折射后在另外一側的E點聚焦。

? 那么同樣的道理，AB物體通過鏡頭的折射后就會在DE的位置聚焦成像。

以上就是簡化的凸透鏡的成像原理。從以上解釋中可以看到，在鏡頭參數確定的情況下，AB與鏡頭之間的距離（物距，即上圖中的OB）就直接決定了其通過鏡頭成像位置與鏡頭之間的距離（像距，即上圖中的OD）。這個結論就對應以下成像公式（物距u、像距v與焦距f）：

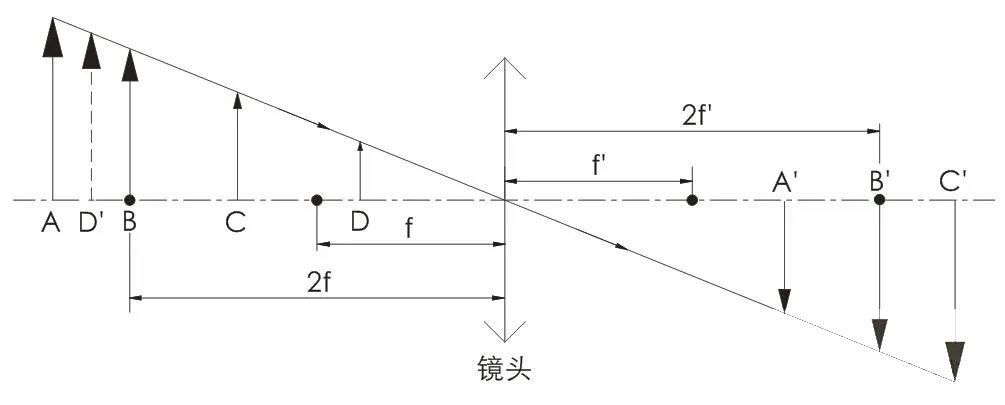

那么根據以上的成像公式，在焦距一定的情況下，物距位置的變化，也就會影響其像距的變化。

總結起來就是：物距不同，其通過鏡頭成像的像距也是不同的。

以上都是初中物理的凸透鏡鏡頭成像知識，沒有多大理解上的難度。但問題是：對于一個攝像頭產品，鏡頭的參數是固定的（暫不考慮變焦和變光圈鏡頭），鏡頭與圖像傳感器的位置是固定的，即成像公式中的焦距f，像距v是固定的，那么也就意味著物距u肯定也是固定的。難道對于一個定焦攝像頭而言，只能用于拍照物距固定的物體嗎？這怎么可能呢？

以上問題的答案當然是不可能的，這就要引入景深和彌散圓的問題。

彌散圓與景深

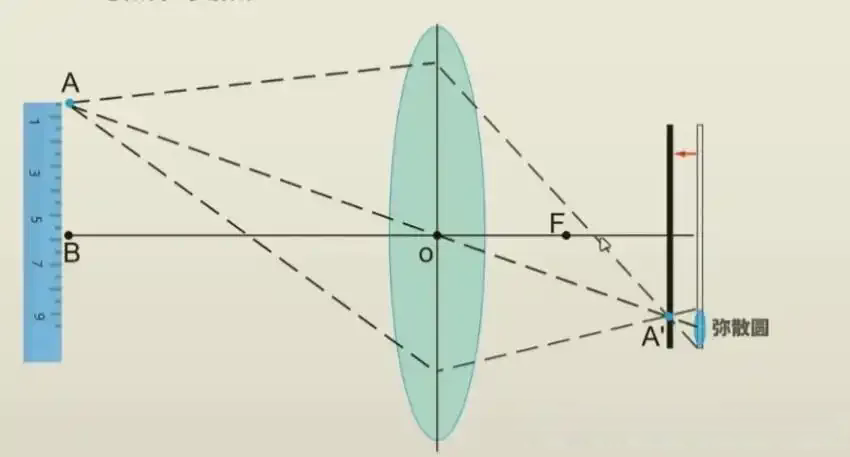

首先看一下，當鏡頭參數（即鏡頭焦距f）以及鏡頭與物體之間的距離（即物距u）固定的情況下，圖像傳感器距離鏡頭位置在其理論像距v為中心的一定范圍移動時，成像會發生什么變化：

從上圖可以看到，在物距u和焦距f固定的情況下，A點的像距理論上是在A‘位置上。而如果圖像傳感器的位置并沒有A'所在位置而是向后移動一點的話，A點的成像就不再是一個聚焦的點，而成了上圖所展示出來的彌散圓。具體來講，就是A點在圖像傳感器上的成像變模糊了！

同樣的道理，如果鏡頭的焦距f和鏡頭與圖像傳感器之間的像距v固定，而物距發生變化的話，實際上只有在成像公式成立的A點在圖像傳感器上的成像是絕對清晰的，其他距離的物體在圖像傳感器上的成像都存在彌散圓效應所導致的模糊問題。

只不過，因?yàn)槿搜酆蛨D像傳感器對于圖像分辨率的分辨能力，容忍一定直徑的彌散圓（也就是模糊效應）的存在，因此，即使物距偏離了焦點平面，只要其彌散圓直徑≤容許值，人眼仍認為成像是“清晰的”。

以上就是理解鏡頭成像時，一定距離范圍內的物距（實際上也就是所謂的景深）都能夠在圖像傳感器上清晰成像的原因所在：即正是因?yàn)槿搜酆蛨D像傳感器對彌散圓有一定容忍程度，所以才有了景深的存在。

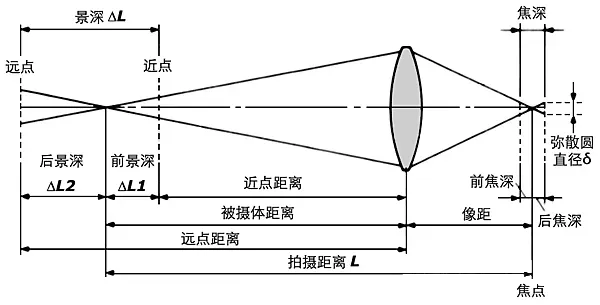

如上所述，正是因?yàn)閷?duì)于彌散圓的容忍，鏡頭的成像才存在景深的概念。因此，如下圖所示，在物距的前景深和后景深距離范圍之內的物體，通過鏡頭后的成像像距就在前焦深與后焦深之前，其在焦平面上的成像點的彌散圓直徑在可容忍的指標范圍之內，因此，可以認為前景深和后景深距離范圍之內的物體在焦平面上的成像都是“清晰”的。

最后

實際上早期的鏡頭都是由這樣的單片凸透鏡構成的。只不過因?yàn)檫@種形式的凸透鏡清晰度不佳，又會產生色差像差，所以現代鏡頭都是由多片凹凸透鏡片所組成的復式透鏡組合，以此來糾正各種像差和色差，并且還對鏡頭加膜處理（Coating）以增加進光量，減少耀光，從而使得通過鏡頭成像的影像素質大大提升。

不過整體來講，無論是單片凸透鏡，還是更現代的復式透鏡組合，其成像原理都是相通的。
