鏡頭景深的影響因素與計算

本文對鏡頭關鍵參數-景深的概念做了更詳細的整理，總結影響景深的各個因素，以及在實踐中如何計算景深的公式。

景深的概念

嚴格意義上講，在鏡頭焦距f和鏡頭與圖像傳感器感光面距離v固定的情況下，只有符合成像公式中物距的物體經過鏡頭后在圖像傳感器上才能夠清晰成像。不符合成像公式物距的物體經過鏡頭折射后在傳感器感光面上都會存在一定的彌散圓現象，也就是圖像變模糊了。

而正是因?yàn)槿搜酆蛨D像傳感器等對于清晰度的判定有一定的容忍度，才有了景深概念的存在，這個容忍度表現在焦平面上就是成像的彌散圓的直徑。

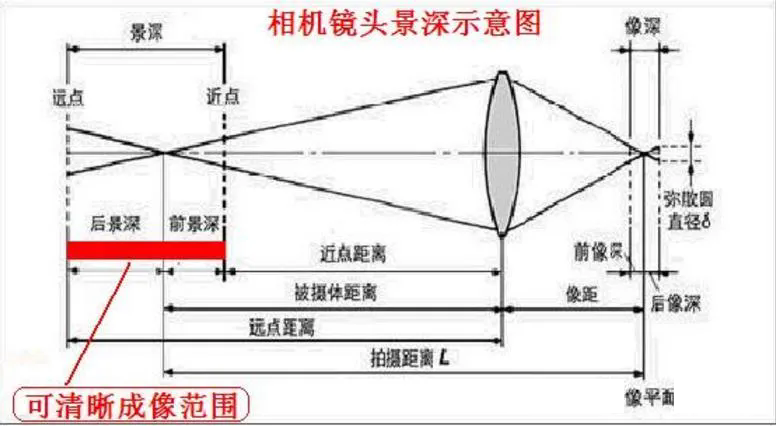

所謂的景深，如上圖所示，就是以下使用紅色標注出來的，可以被認為能夠在圖像傳感器對焦平面上“清晰成像”的物距范圍。在這個范圍內的物體被認為是可以在圖像傳感器的感光面上清晰成像，而超過這個距離之外的物體就沒辦法看清楚了。

如成像端在成像平臺前后存在前像深和后像深一樣，整個景深的范圍也包含前景深和后景深兩個部分。前者是距離鏡頭更近的部分，后者則是距離鏡頭更遠的部分。

影響景深的各個因素

景深的影響因素主要有：可容許的彌散圓直徑、光圈、焦距、物距（對焦距離）。

可容許的彌散圓直徑對于景深的影響最直觀。畢竟可以允許的彌散圓直徑越大，更多前后物體的模糊光斑會被判定為“清晰”，自然也就擴展了景深的范圍。所以彌散圓直徑越大，前后的景深范圍也就越大。一般而言，可容許的彌散圓直徑與圖像傳感器的尺寸有關，一般是圖像傳感器尺寸的1/1000-1/1500，或者是圖像傳感器pixel size的2-3倍。

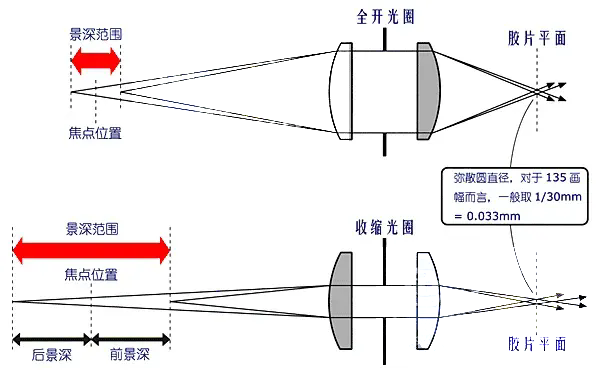

鏡頭的光圈則可以通過控制光線的入射角度來改變景深。對于大光圈（小F值，如F1.8）而言，光線的入射角度比較大，離焦物體發出光線的彌散圓直徑也就會比較大，更容易超過彌散圓的容許值，因此導致景深變淺；而對于小光圈（大F值，如F16）而言，其鏡頭入射角度很小，對應的彌散圓直徑也就很小，更難以達到彌散圓容許值，隨之?dāng)U展景深。如下圖所示。光圈越大，景深越小，光圈越小，景深越大。 這也是為什么在人像攝影要實現背景虛化效果的時候，往往會采用大光圈鏡頭的原因所在。

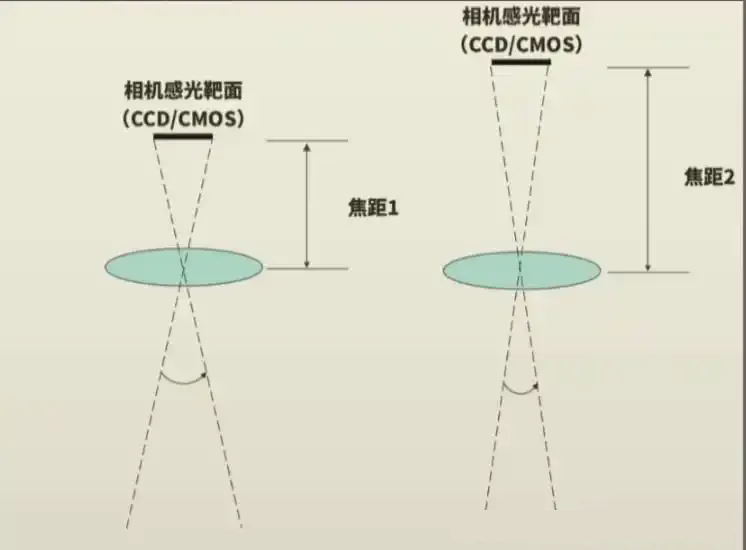

鏡頭的焦距則通過放大或壓縮彌散圓對景深產生影響。長焦距（如200mm）會放大離焦物體的彌散圓，使其更易超過容許值，因此導致景深顯著變淺。例如，200mm鏡頭在F2.8時景深只有大概122mm的樣子。而短焦距（如4mm）則會壓縮離焦物體成像的彌散圓，這樣的話，即使物體偏離焦點，其成像的模糊光斑仍小于彌散圓容許值，因此景深范圍大幅擴展。

物距（也就是拍攝距離）同樣會改變光線發散角度，直接對景深范圍產生影響。當物距越近時（如微距攝影），光線發散角度越大，離焦區域的彌散圓更容易超出容許值，導致景深極淺（可能僅毫米級）；而當物距很遠的時候（如對焦無窮遠），光線接近以平行的角度入射鏡頭，彌散圓直徑變化平緩，景深覆蓋范圍隨之顯著擴大，后景深甚至延伸至無限遠。因此，物距越近，景深越淺，物距越遠，景深越大。 很多時候在鏡頭光圈不夠大的情況下，進行人像攝影或者微距攝影要實現背景虛化效果的話，最佳的方式就是距離被拍攝的物體足夠近，就是這個原因。

景深的計算公式

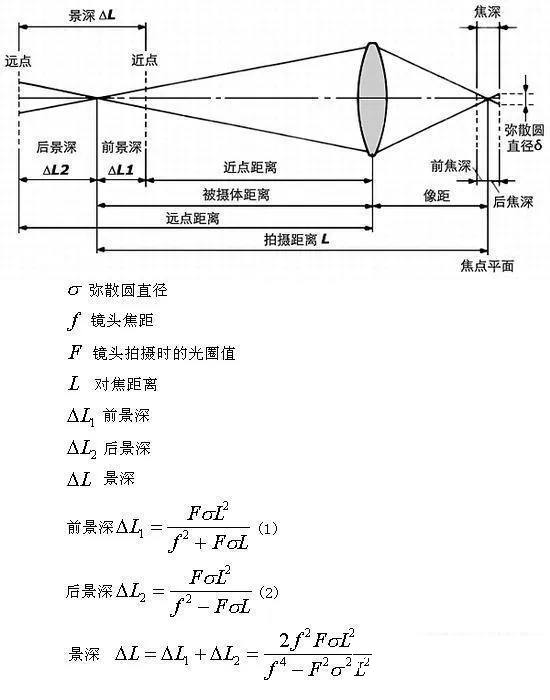

以上總結了景深的四個影響因素。實際的景深計算公式如下所示：

? 理論計算出來的景深數據往往會大于實測值，這是因?yàn)槭艿搅绥R頭設計誤差和傳感器分辨率的限制。所以理論計算值只能作為參考。

從以上對于景深的計算公式可以看到，前景深小于后景深。

注意以上景深計算公式中的物距L。對于一個內部光學元件固定的定焦鏡頭在產品中的應用而言，該鏡頭的焦距f和鏡頭光心與圖像傳感器之間的距離像距v是固定的，那么此時的物距L就應該是基于成像公式所計算出來的：L=(f * v) / (v - f)。

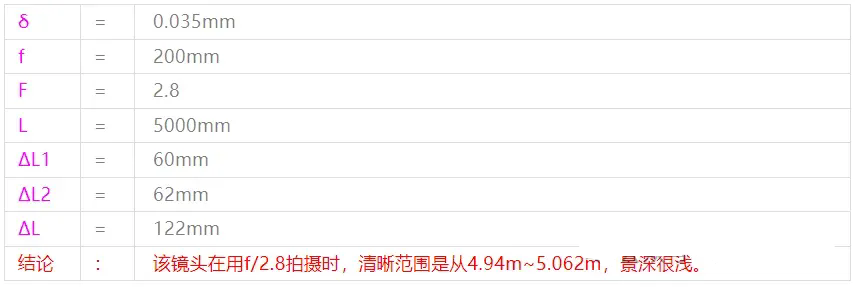

基于以上計算景深的公式，以下是一個200mm焦距、F2.8光圈鏡頭的景深范圍的計算結果：
