景深范圍的計算公式

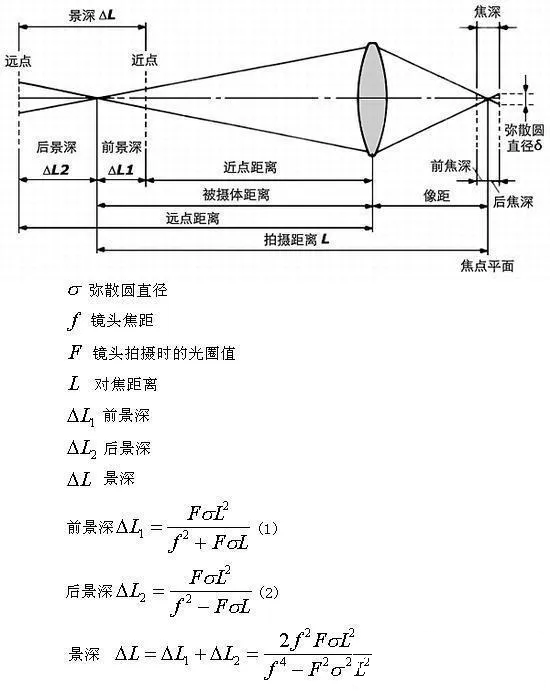

關于景深的概念及其前后景深范圍的計算公式，可參考下圖。

從以上景深范圍的計算公式可以看到，影響景深的因素主要是：

? 可容許的彌散圓直徑。可容許彌散圓的直徑越大，景深的范圍也就越大，但是這樣也就意味著圖像越模糊。所以一般而言，可容許彌散圓直徑的限制是膠片底片對角線長度的1/1000-1/1500，或者是圖像傳感器pixel size的2-3倍。

? 鏡頭焦距。焦距越長，景深越?。唤咕嘣蕉?，景深越大。

? 光圈。光圈越大，景深越?。还馊υ叫?，景深越大

? 物距。物距越近，景深越?。晃锞嘣竭h，景深越大。

利用以上公式，當鏡頭參數（焦距、光圈）、彌散圓直徑確定的情況下，就可以根據指定的物距，計算這個物距的前后景深范圍了。

而現在我們要解決的問題是，如果要實現一個光學成像系統，能夠在指定距離（如1-2m）到無窮遠的范圍內都能清晰成像的話，應該如何確定鏡頭的參數？這就要涉及到超焦距的概念。

超焦距的概念與計算公式

超焦距是一個攝影術語，意思是當鏡頭的清晰對焦范圍可達無窮遠時，其景深范圍的前界（也就是離鏡頭最近的清晰點）到鏡頭的距離，就稱之為超焦距。換句話說，當鏡頭對焦在這個超焦距點（實際上就是一個合適的物距）時，從這個超焦距點到鏡頭一半的距離一直到無窮遠都是清晰的。

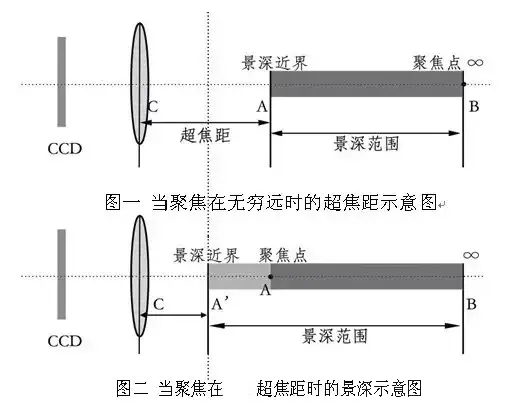

可以結合以下兩幅圖來理解上面的超焦距概念：

從上圖可以看到，對于一個光學成像系統而言，如果確定物距L在上圖的A點時，通過景深計算公式計算出來的后景深范圍可以達到無窮遠的話，那么A點與鏡頭之間的距離就是這個這個光學成像系統的超焦距，而A點的前景深就是超焦距的一半（即A'到鏡頭之間的距離，是A到鏡頭之間距離的一半），此時該光學成像系統的完整景深范圍就是A'到無窮遠。

對于一個光學成像系統而言，計算其超焦距的公式如下：

因為一般情況下超焦距遠遠大于鏡頭焦距，所以以上公式也可以簡化為：超焦距=焦距的平方 /（彌散圓直徑 * 光圈）。

因此，基于給定的鏡頭焦距和光圈參數以及可容許的彌散圓直徑，就能夠按照上面的公式計算出來其對應的超焦距，在（超焦距/2，無窮遠）的范圍內都可以實現清晰對焦。

下面給出一個監控鏡頭的計算例子：鏡頭焦距f為6mm，光圈F=1.6，彌散圓直徑δ=0.0112mm。計算其超焦距為：H=（6mm x 6mm）/（0.0112mm x 1.6） ≈2008mm。因此其超焦距的距離為2m，對焦在2m時就可以實現(1m，無窮遠)范圍內的清晰成像。

總結景深計算公式與超焦距計算公式的差異

前面總結的前景深和后景深的計算公式，是在鏡頭參數（光圈F，焦距f）以及可容許彌散圓直徑δ固定的條件之下，先確定物體跟鏡頭之間的距離L，然后用前后景深的計算公式計算該物距前后可清晰成像的距離范圍，計算結果就是前景深和后景深，此時的景深范圍就是以指定物距L為中心的前景深到后景深的距離范圍。

而超焦距的計算公式，則是直接基于當前鏡頭的焦距f、光圈值F以及可容許的彌散圓直徑δ，來計算該成像系統的超焦距H，計算出來超焦距H以后，就表示當物體在（H/2，無窮遠）的范圍內都能夠通過鏡頭清晰成像。
