RA：Chief Ray Angle，也就是主入射光線角度。對于鏡頭和Image Sensor而言，雖然兩者都有CRA參數，但是其實際定義是明顯不同的。

鏡頭的CRA參數

Lens的CRA參數則由鏡頭的設計本身決定，表示從鏡心到成像面的光線角度分布模式。也就是就是鏡頭各個位置的主光線（過入瞳中心的光線）通過光學系統到達像面以后，與像面交點位置處的法線之間的夾角。

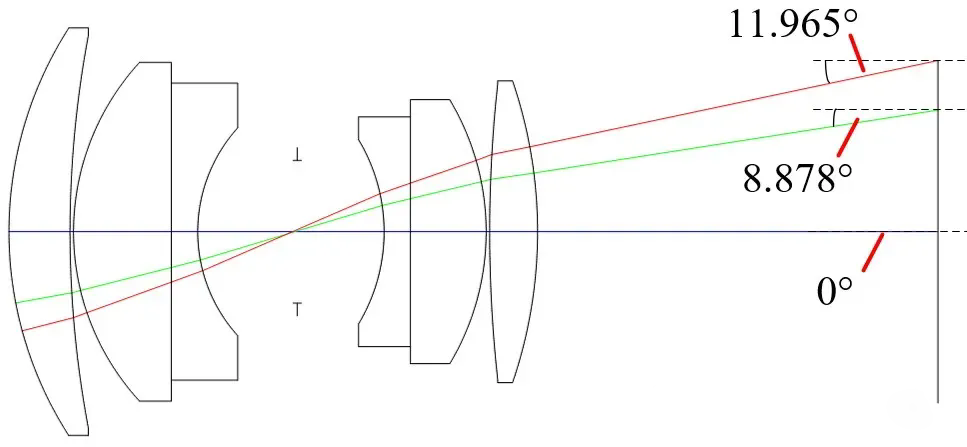

如下圖所示，鏡頭每個位置的主入射光線角度是不同的，因此也就意味著，鏡頭的CRA參數個固定值，而是根據鏡頭視場角位置的不同而不同。例如下圖從上到下展示了ZEMAX鏡頭庫Double Gauss 28 Degree Field光學系統在14°、10°以及0°視場對應的主光線角度。

從以上的鏡頭光線成像原理圖上可以看出，鏡頭視場角越大，其對應的CRA的角度也越大。鏡頭中心位置即0度視場角，可以認為其CRA為0，越到鏡頭的邊緣位置，CRA角度越大。我們通常意義上所說的鏡頭CRA角度，一般指的就是鏡頭邊緣位置的CRA角度。

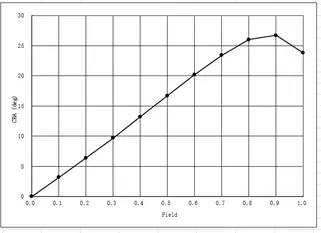

下圖就是某個型號的鏡頭不同像面高度歸一化后對應的CRA，鏡頭中心的CRA為0，鏡頭像面上不同高度的主光線角度不同，從而可以得到一條隨像面高度變化的CRA曲線。

圖像傳感器的CRA參數

相比于鏡頭的CRA參數，Lens的CRA參數要稍微復雜一點。

首先，Image Sensor的每個像素上都有一個微小的微透鏡（Micro Lens），用于把鏡頭透入的光線盡可能多的聚焦到其下的光電二極管，實現光電轉換。從下圖可以看到，在光電二極管的上面增加Micro Lens，可以把更多的光線通過這個微型透鏡折射到感光面上，從而提升光電二極管上的光通量，這就是增加Micro Lens的主要作用。

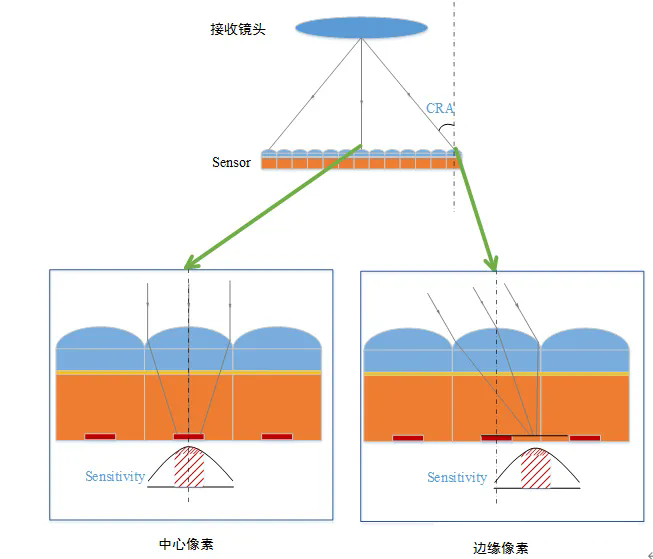

按照以上微透鏡的結構，如果從鏡頭透入的光線角度是垂直入射到微透鏡上（例如圖像傳感器和鏡頭中心區域），那么這些光線就都可以通過微透鏡進入像素陣列中的光吸收區域。但是，如果鏡頭投入的光線是以一定的角度斜射到到微透鏡上（例如圖像傳感器和鏡頭的邊緣位置），經過微透鏡折射后，這些光線就會照射到像素內部的金屬層上面（如上圖的灰色區域），無法照射到中心吸收區域，這樣就會使得光吸收區域光照強度下降，從而使邊緣像素的靈敏度下降、光學串?dāng)_增加。如下圖所示。

以上問題就引出了Micro Lens的平移設計。

Micro Lens的平移設計

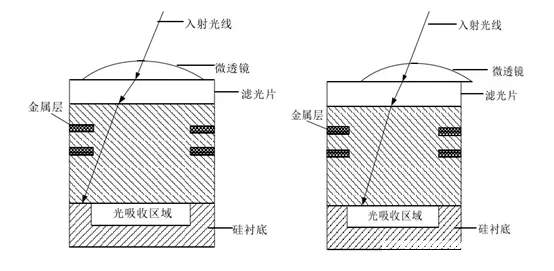

針對以上圖像傳感器邊緣位置的像素感光問題（通過鏡頭的光線斜射到微透鏡上），需要將微透鏡平移一定的距離，這樣可以使得光線經過折射以后，將未平移透鏡之前損失的光線，重新聚焦到光吸收區域。如下圖所示，把微透鏡的位置向中心位置平移一定距離以后，以一定角度入射的光線會被微透鏡折射到該像素的中心吸收區域。

從以上鏡頭CRA的光學理論了解到，通過鏡頭進入圖像傳感器感光面的主入射光線角度，與鏡頭以及Sensor感光面的位置有關。一般的光學應用中，鏡頭和Sensor的光軸中心是重合的，那么在Sensor的中心位置，從鏡頭透入的主光線角度基本上是垂直照射在Sensor中心像素的微透鏡上，因此大部分光線就可以被微透鏡折射到中心吸收區域。

而從中心向四周延展的過程中，鏡頭透入光線的主光線角度隨之越來越大，此時就可以通過對Sensor四周區域像素的微透鏡進行以上平移的處理。平移的方向和幅度大小應該跟這個位置上鏡頭主入射光線的角度相關。這就是鏡頭與Sensor之間的CRA匹配的問題。

Sensor的CRA同樣與像素所在位置相關

同樣的邏輯，對于Image Sensor的設計而言，Sensor像素上微透鏡的平移方向和幅度與其應接收到的透入光線的主光線角度匹配，這就是Sensor所要求的CRA參數。同樣的，以Sensor中心為軸，Sensor中心的CRA為0，向四周延申的不同位置的Sensor區域的CRA不同，越到Sensor的邊緣，CRA越大。

以下是GC4653的CRA數據，Sensor中心位置CRA為0，邊緣位置接近10度。而一般而言，我們在Sensor數據手冊上看到的CRA數據就是其邊緣位置最大的CRA角度。

Sensor和鏡頭的CRA匹配選型

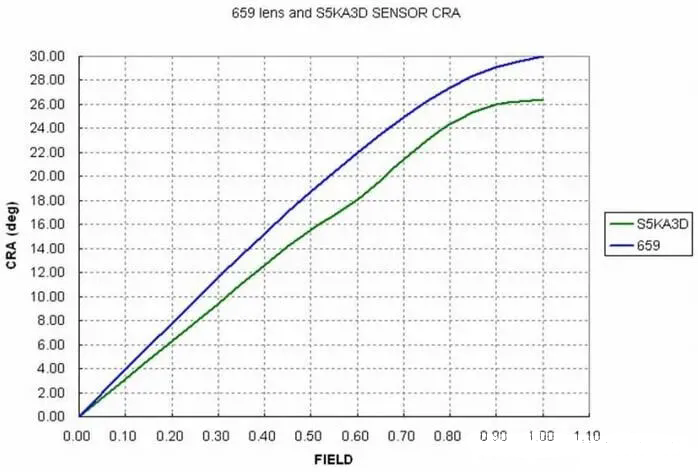

在進行Image Sensor和鏡頭的選項流程中，需要特別注意兩者CRA的匹配，最理想的情況為鏡頭的CRA和sensor的CRA產生了完美的匹配，此時光接收效率最高。但實際應用中很難做到兩者的完美匹配，此時應確保鏡頭CRA與Sensor CRA的差異控制在2-3度以內。

如果Sensor和鏡頭的CRA不匹配的話，后期調試的圖像效果會存在難以解決的問題：

? 當Lens CRA > Sensor CRA時，鏡頭射入的光線會超出Sensor微透鏡的矯正能力，導致后期圖像出現相鄰像素串?dāng)_（Color Shading）的問題，具體表現為圖像邊緣偏色。

? 當Lens CRA < Sensor CRA時，鏡頭透入的光線無法覆蓋像素邊緣，造成感光面積損失（Luma Shading），具體的圖像表現為四周暗角。

實際進行圖像IQ調試時，由于Color Shading（色彩偏差）比Luma Shading（亮度不均）更難以通過ISP在后期校正，所以在兩者的選型方面，建議選擇Lens CRA略小于Sensor CRA的方案。

CRA不匹配的圖像問題

如上所述，當鏡頭和Sensor的CRA不匹配的時候，會產生一些圖像方面的問題，那么這些圖像方面的問題究竟是如何產生的呢？

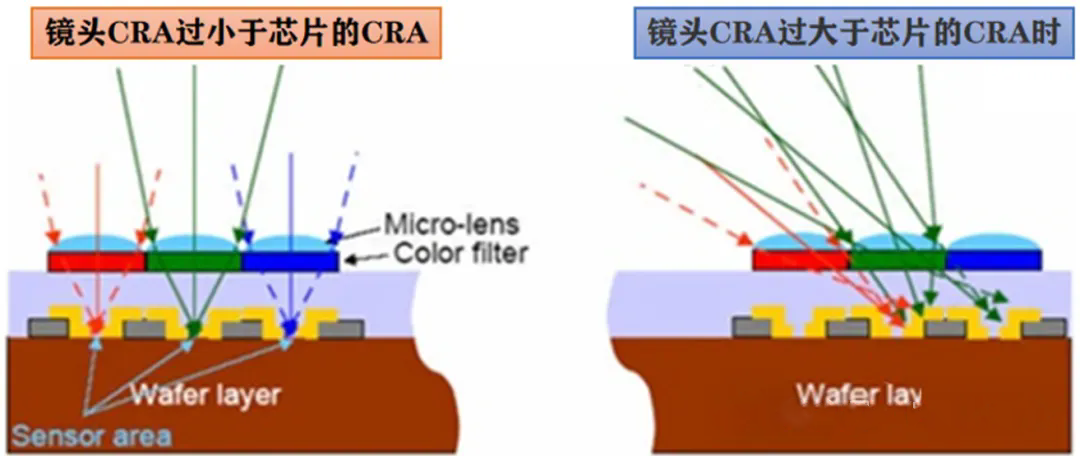

參考上圖，當鏡頭CRA相比Sensor的CRA偏小過多的時候，會導致從鏡頭透入到Sensor邊緣區域像素Micro Lens上的光線被折射到像素的不感光區域，感光區域能夠吸收的光通量太小，因此也就會出現圖像四周偏暗的情況，這就是Luma Shading的問題。

而如果鏡頭CRA相比Sensor的CRA偏大過多的時候，鏡頭透入到Sensor邊緣區域像素的光線CRA過大，這些光線在Sensor邊緣像素Micro Lens上折射后會折射到周邊的其他顏色的像素上，導致像素之間出現干擾，這就是色彩陰影Color shading的問題。
