共聚焦顯微(或共聚焦成像)，第一步，將“光源針孔”成像在表面的聚焦點上，第二步，將該聚焦點成像在“辨別針孔”上。下圖闡述了共聚焦顯微鏡的光學原理：

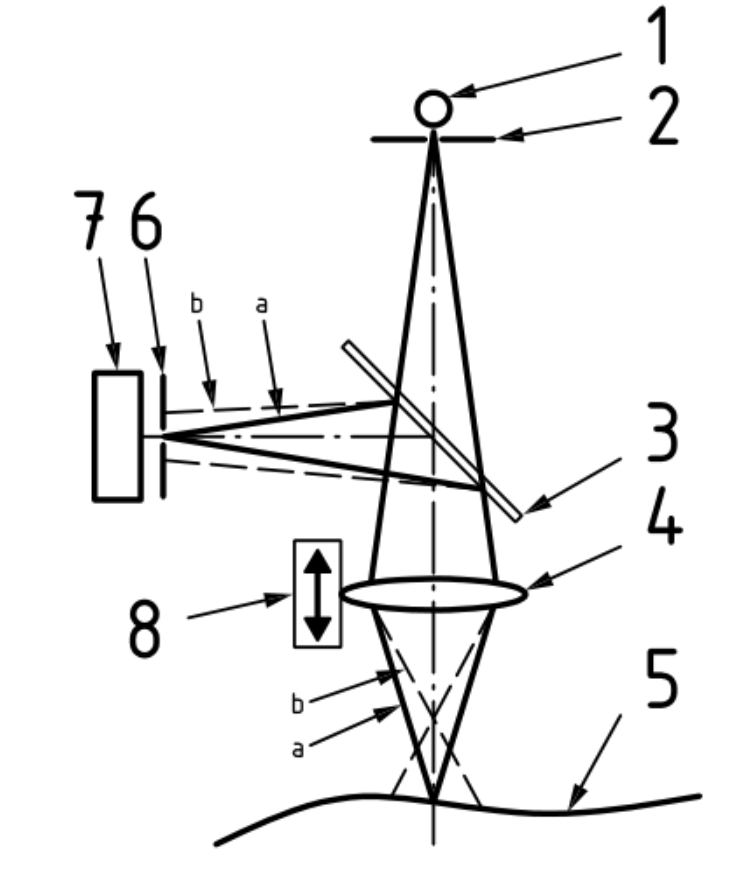

說明：1 光源；2 光源針孔；3 半透半反鏡；4 色差物鏡；5 工件；6 鑒別針孔；7 光探測器；8 垂直移動裝置；a 聚焦在工件上的光束;b 離焦光束。

這種光學系統的特點：

兩個針孔為共軛針孔(共聚焦原理);

光穿過物鏡兩次(方向相反);

裝置是同軸的。

色差物鏡沿垂軸方向移動，當光束聚焦于工件表面時，信號將達到最大值。因此，可通過分析探測器信號來檢測表面高度。

軸向色散原理

在色散光學系統中,任意給定點——源和像的位置取決于光束的波長。當照明光束為復色時,色散光學系統出現與照明光束光譜相對應的連續圖像。

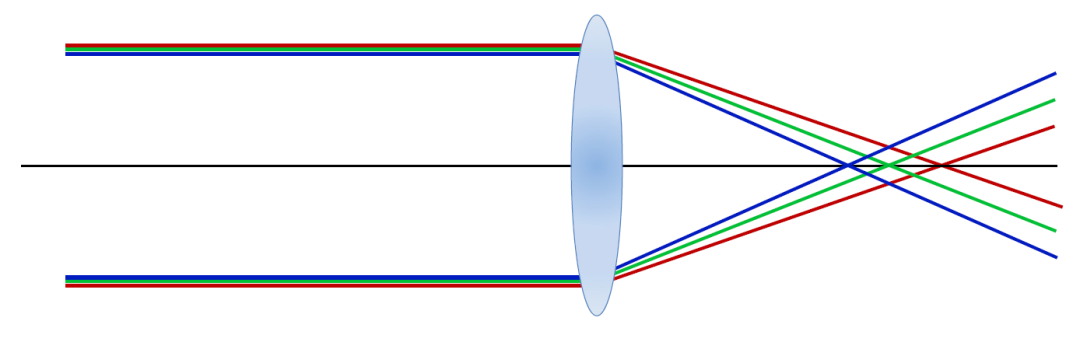

軸向色散是所有折射、衍射和折射率梯度變化光學系統所固有的物理屬性。

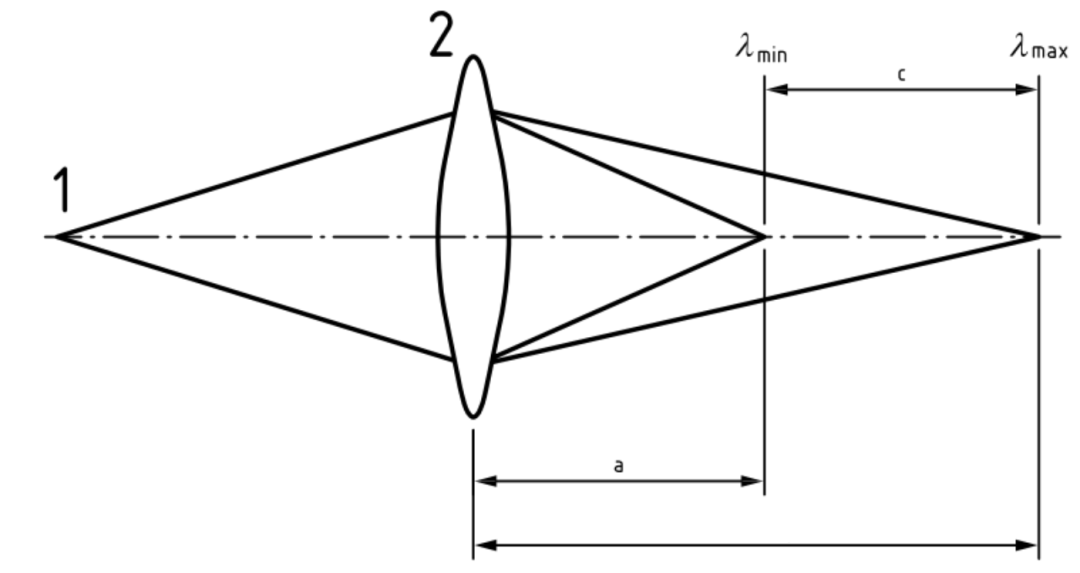

說明:1 點光源，2 色散物鏡；a 最短波長焦距，b 最長波長焦距；c 軸向色散。

共聚焦顯微測量儀的用途

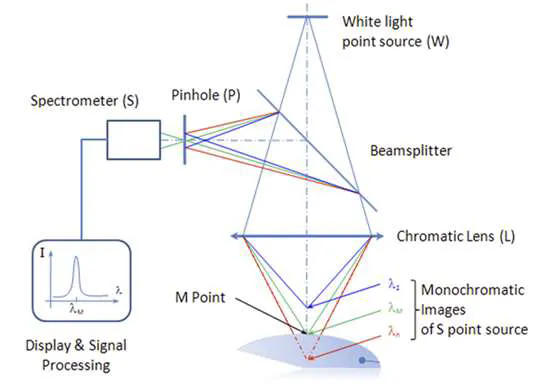

共聚焦顯微測量儀，由橫向掃描系統和探測系統組成?；诠步共噬⒐鈱W(xué)原理的非接觸式探測系統來確定表面高度。

共聚焦顯微測量儀可以進行輪廓測量。高度測量范圍通常只允許測量平坦或稍微彎曲的工件上的表面紋理；通常，高度測量范圍小于幾毫米。
