成像光學

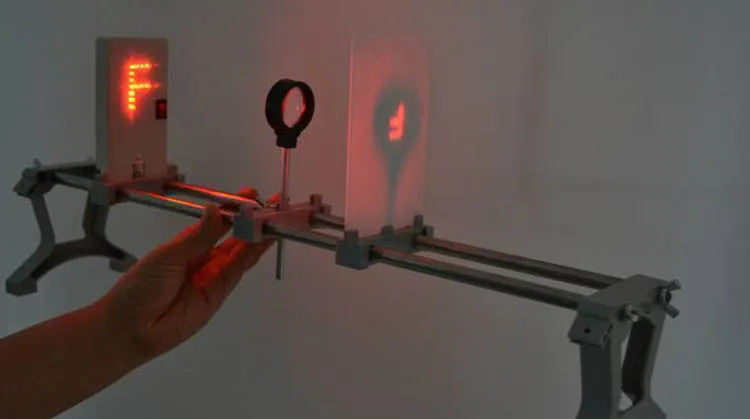

成像光學是傳統幾何光學的核心內容，成像光學系統包括三個部分：物體、透鏡和像。

成像光學的主要研究?jī)?nèi)容就是研究怎樣的透鏡（或成像系統）使像與物的一致性最高，這里一致性包含拓?fù)浣Y(jié)構、幾何比例和光色等方面的一致性。成像光學的根本任務是利用成像系統實現不失真或盡可能少失真的信息變換或傳輸。

光學成像主要分為三類：小孔成像、鏡面成像和透鏡成像。

非成像光學系統

非成像光學系統按應用可以分為兩類：集光系統和配光系統，集光系統應用于太陽能或光電檢測中；配光系統主要用于照明設計，尤其是LED 照明設計。

1. 集光系統

集光系統的作用是盡可能多地將來自光源的光線聚集到目標區域，并不太關注其光強分布。以太陽能集光器為例。

2. 配光系統

配光系統的任務有兩個：一是將來自光源的光線投射到目標區域形成指定的光強分布； 二是在完成第一個任務的前提下實現盡可能高的效率。

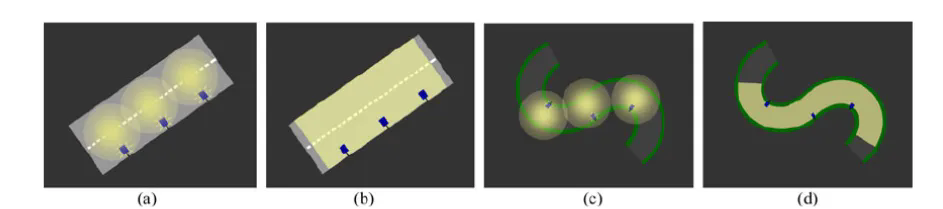

上圖/是路燈的示意圖，a和c是傳統照明，b和d是非成像光設計照明。

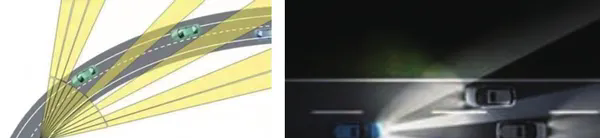

上圖是奧迪汽車矩陣前照燈設計。

非成像光學理論

1 光展理論

光展（光學擴展量）來自法語單詞etendue 是幾何光學系統中的一個重要光學屬性，用來刻畫光學系統的通光能力。這種通光能力對一定面積和一定出光立體角的面光源來說就是發光能力，可以由面積和立體角的乘積來衡量；對一個光學器件（如透鏡等）而言通光能力體現為光的傳輸能力；對于一個光電接收器，通光能力又表示為對光的接收能力。

對于理想光學系統光展是一個守恒量， 而對于非理想系統光展只增不減，正是光展守恒為非成像光學設計帶來了方便。

2 . 邊光原理

邊光原理是非成像光學中的一個基礎原理，其內容可以表述為： 來自光源邊緣的光線經過若干有序正則光學曲面后依然落在投射光斑的邊緣，而來自光源內部的光線也將落在光斑內部。
