產品介紹
1.TTL轉換RS485接口
2.尺寸大?。?8MM*28MM
3.定位孔: 22.8MM孔徑2MM
產品參數
|

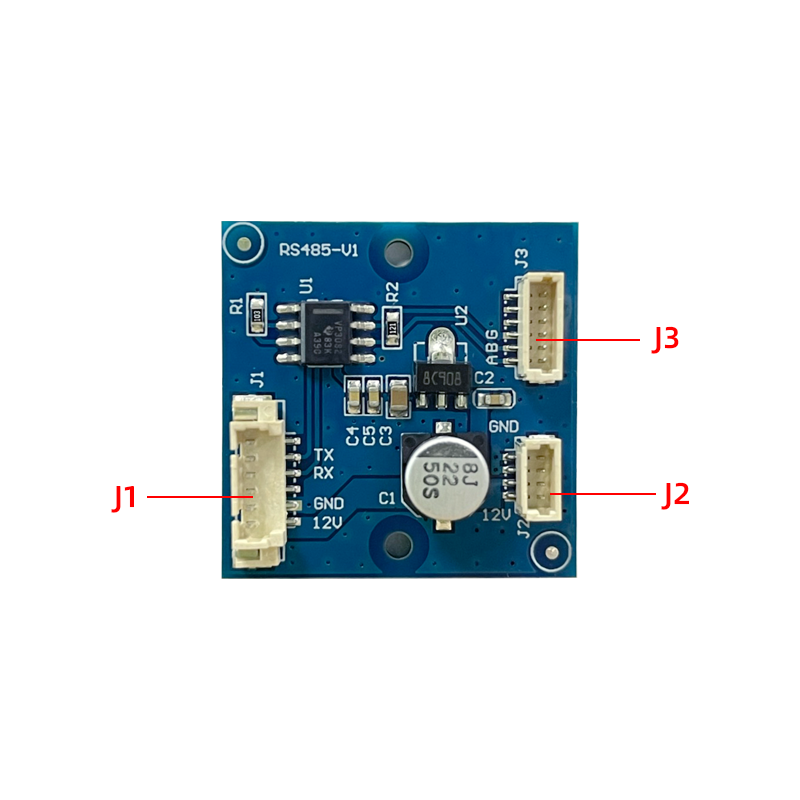

表1 接口功能介紹表 |
||
|
序號 |
接口名稱 |
說明 |
|
1 |
J1 6P |
共6個針角，從左往右依次為1-6號各引角定義見表2 |
|
2 |
J2 4P |
共4個針角，從左往右依次為1-4號各引角定義見表3 |
|
3 |
J3 6P |
共6個針角，從左往右依次為1-6號各引角定義見表2 |
|
表2 J1 6P端口 |
||
|
序號 |
針角名稱 |
說明 |
|
1 |
DC |
12V 電源輸入 |
|
2 |
GND |
電源地 |
|
3 |
NC |
NC |
|
4 |
RXD |
攝像機串口接收 |
|
5 |
TXD |
攝像機串口發(fā)送 |
|
6 |
NC |
NC |
|
表3 J2 4P端口 |
||
|
序號 |
針角名稱 |
說明 |
|
1 |
DC |
電源輸入12V |
|
2 |
DC |
電源輸入12V |
|
3 |
GND |
電源地 |
|
4 |
GND |
電源地 |
|
表4 J3 6P端口 |
||
|
序號 |
針角名稱 |
說明 |
|
1 |
485A |
RS485+ |
|
2 |
485B |
RS485- |
|
3 |
GND |
電源地 |
|
4 |
NC |
NC |
|
5 |
NC |
NC |
|
6 |
NC |
NC |
